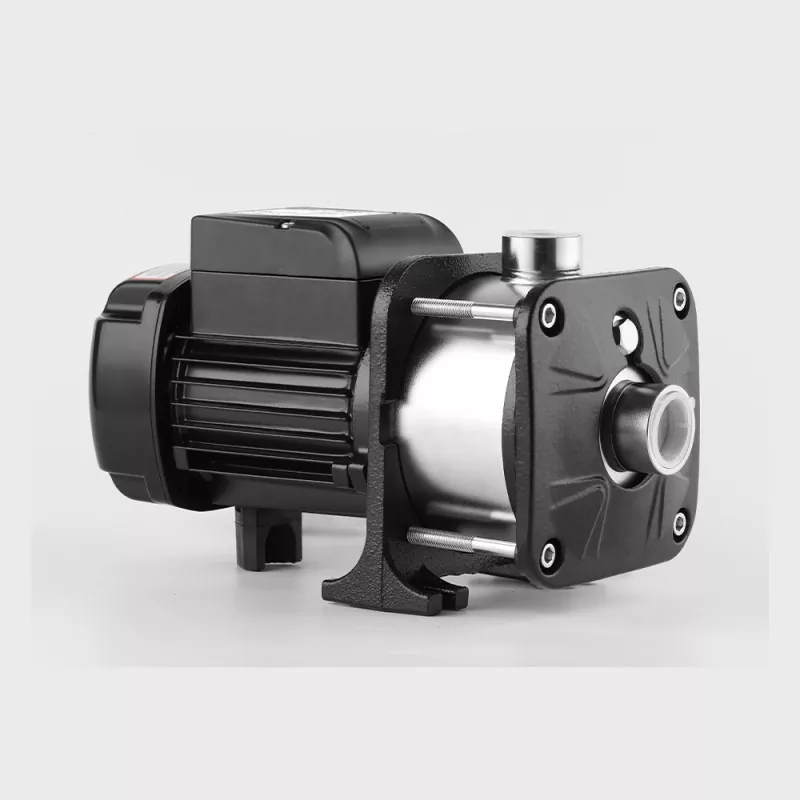

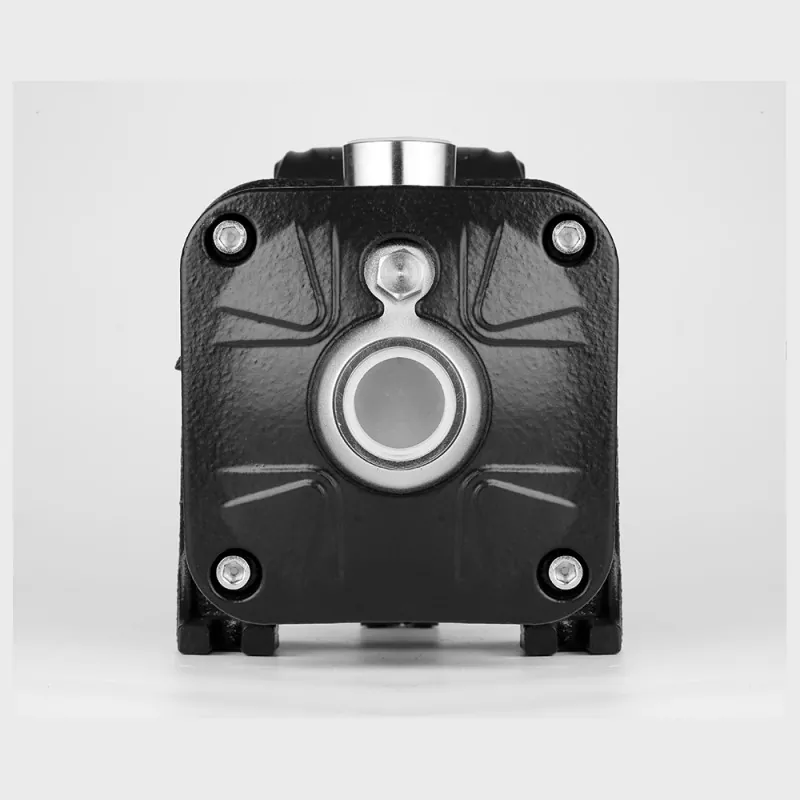

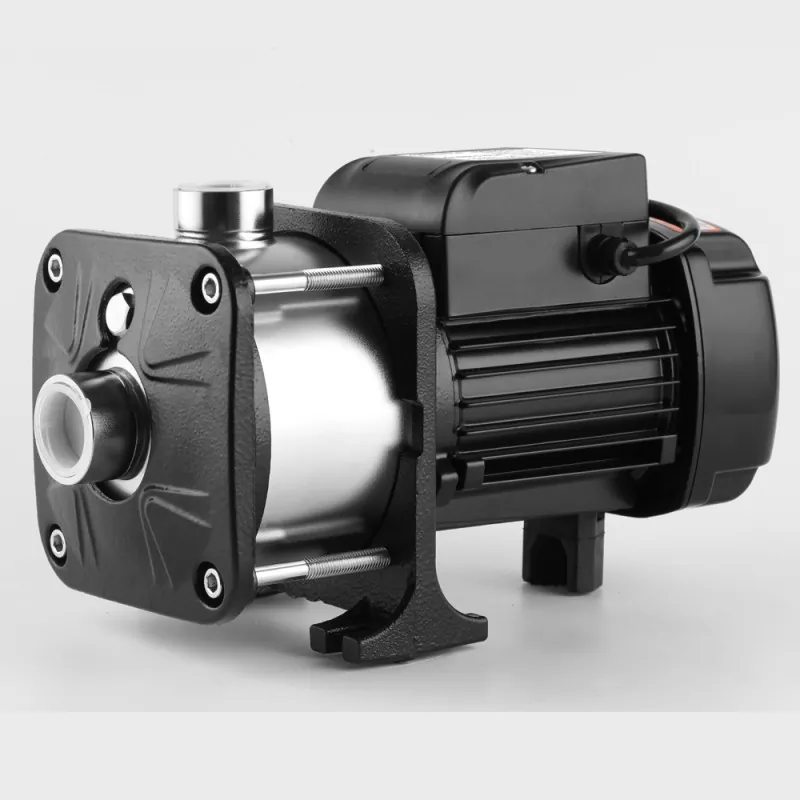

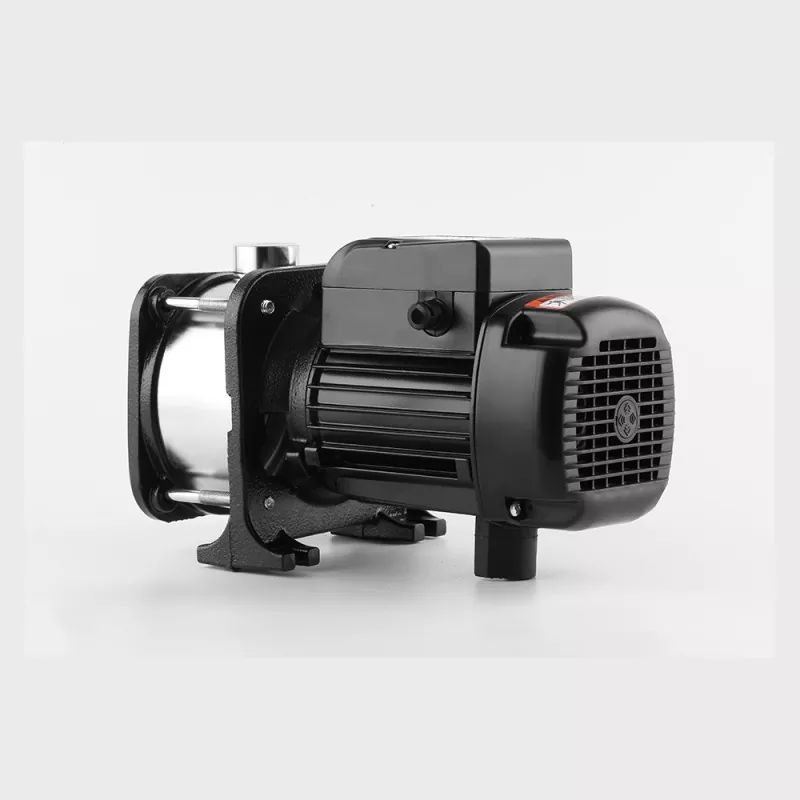

High Head Multistage Centrifugal Pump

Ang pump na ito ay ginawa mula sa mga de-kalidad na materyales na hindi kinakalawang na asero, na tinitiyak ang isang pangmatagalang pagganap at walang kalawang. Sa compact na disenyo nito, ang CHM-2 pump ay maaaring magkasya sa masikip na espasyo habang naghahatid pa rin ng kahanga-hangang flow rate na hanggang 3 m³/h.

Ang isa sa mga pinaka-kahanga-hangang tampok ng pump na ito ay ang multistage na disenyo nito. Sa apat na impeller, ang CHM-2 ay maaaring makabuo ng mataas na presyon, na ginagawa itong perpekto para sa mga application na nangangailangan ng mataas na ulo at mataas na presyon ng pumping.

Mga tampok ng High Head Multistage Centrifugal Pump:

- Ginawa mula sa mga de-kalidad na materyales na hindi kinakalawang na asero

- Compact na disenyo na may flow rate na hanggang 3 m³/h

- Multistage na disenyo na may apat na impeller para sa mataas na presyon at pag-angat ng hanggang 50 metro

- Madaling i-install at patakbuhin na may mababang antas ng ingay at mahabang buhay ng serbisyo

- Perpekto para sa sambahayan, patubig, at maliliit na komersyal na aplikasyon

Ang serye ng CHM na pahalang na hindi kinakalawang na asero na multistage centrifugal pump ay isang medyo mature na produkto sa merkado na kasalukuyang may compact na istraktura at matatag na pagtatrabaho, mababang operating ingay, kahusayan hanggang sa 44-70%. Lahat ng water passing component ay gawa sa hindi kinakalawang na asero AISI304. Ito ay malawakang ginagamit sa

1. Air Conditioning Cooling system at HVAC system

2. Paggamot ng Tubig: Paglilinis ng Tubig at Pagsala ng Tubig

3. Sistema ng supply ng tubig: Paghahatid ng pipeline at booster ng gusali

4.  Industriya ng Pangingisda at Agrikultura: Aquaculture, patubig sa sakahan at patubig na patubig

Mga Detalye ng Produkto

Data ng Pagganap

Modelo	kapangyarihan kW	Max Daloy m³/h	Max Head m	Na-rate na Punto (Daloy@Ulo)	Impeller Qty
CHM2-2	0.33	4.4	19.5	2m³/h@18m	2
CHM2-3	0.37	4.5	29.5	2m³/h@24m	3
CHM2-4	0.55	4.5	40	2m³/h@32m	4
CHM2-5	0.65	4.6	50	2m³/h@40m	5
CHM2-6	0.75	4.6	60	2m³/h@47m	6
CHM2-7	0.9	4.6	70	2m³/h@57m	7

Kundisyon sa Paggawa

1. Liquid Temperatura: -15~105°c

2. Pinakamataas na Ambient Temperature: +45°C

3. Pinakamataas na Presyon: 10 Bar

4. Mga Katamtamang Pisikal na Katangian:

● Malinis na tubig o katulad na likido ng tubig (walang hibla, sinuspinde ang solid≤3% at diameter≤2mm)

● Antifreeze Liquid (Pangunahing bahagi: glycol)

● Banayad na corrosive na likido (PH 5- 9)

● Ang seal rubber sa pump ay EPDM (hindi ito magagamit para ihatid ang MINERAL OIL)

5. Kung ang altitude ay mas mataas sa 1000 metro at ang lagkit ng medium ay mas malaki kaysa sa malinis na tubig, kinakailangang taasan ang margin ng water pump upang maiwasan ang sobrang init ng motor.

Hindi.	Component	materyal		Hindi.	Component	materyal
01	tornilyo	SUS201		20	tornilyo	SUS201
02	Drain Screw	AISI304		21	Bracket	HT200
03	O-singsing	EPDM		22	rotor	Welding Shaft na may AISI304
04	Takpan ng Katawan ng bomba	HT200		23	tindig
05	Katawan ng bomba	AISI304		24	Coil Cork	NBR
06	Cap nut	AISI304		25	Motor
07	Sleeve ng Lokasyon ng Pangwakas na Yugto	AISI304		26	Terminal Board	PBT
08	Inlet Diffuser	AISI304		27	Kahon ng Terminal	PP
09	Impeller	AISI304		28	tornilyo
10	Tungsten Steel Shaft Sleeve	Tungsten Steel		29	Kapasitor
11	Suportahan ang diffuser	AISI304		30	tornilyo
12	Shaft Sleeve	AISI304		31	Cable Fairlead	PP
13	Shaft Sleeve	AISI304		32	Ibabang Suporta
14	Diffuser	AISI304		33	Spring Washer
15	Oulet Diffuser	AISI304		34	Pabalat sa likod	HT200
16	Mechanical Seal	Graphite +SIC		35	Fan	ABS
17	O-singsing	EPDM		36	Cover ng Fan	PP
18	Lining Disk	AISI304		37	tornilyo
19	Drop Guard	NBR
